Воздухоотводчик автоматический ADCA AE16SS / AE30SS

Воздухоотводчик автоматический AE16SS Воздушные клапаны AE16SS и AE30SS предназначены для автоматического удаления воздуха из трубопроводов промышленных жидкостных систем. Их можно применять на трубопроводах транспортирующих не коррозионные и не опасные жидкости c плотностью не менее 0,75 кг/дм3.

Работа автоматического воздушного клапана основана на механизме со сферическим поплавком, который расположен в нержавеющем корпусе. В случае отсутствия жидкости в системе или при скапливании воздуха в корпусе клапана, поплавок под действием силы тяжести находится в опущенном состоянии, а выпускное отверстие в верхней части клапана открыто. По мере выхода воздуха, уровень жидкости поднимает поплавок, при этом закрывая выпускное отверстие. Эти автоматические поплавковые клапаны можно использовать как индивидуально, так и совместно с другими устройствами для удаления воздуха. В частности, клапаны применяются на трубопроводах конденсата.

Клапаны должены быть смонтированы строго вертикально в верхней части трубопровода, где обычно скапливается воздух. К выходной части клапанов присоединяется отводящий патрубок, который поворачивают в безопасном для персонала и оборудования направлении.

Технические характеристики

Модель AE16SS AE30SS
Макс. температура рабочей среды 250 °С 350 °С
Макс. рабочее давление 16 бар 50 бар
Номинальная температура 200 °С 300 °С
Номинальное давление 14 бар 30 бар
Мин. удельный вес жидкости 0,75 кг/дм3 0,65 кг/дм3
Монтажное положение вертикальное
Присоединение G1/2", G3/4"
Материалы основных узлов:
Корпус и крышка AISI 304 AISI 304
Поплавковый механизм AISI 304 AISI 304

Пропускная способность, л/мин

Модель DN Перепад давления, бар
0,5 1 2 3 4 5 6 7 8 10 12 13 14 15 16 18 20 22 25 30
АЕ16SS 15, 20 45 65 95 125 165 185 225 263 290 365 425 445 475 500 - - - - - -
AE30SS 15, 20 50 70 90 100 135 150 175 180 185 200 220 240 255 255 270 285 300 330 370 400

* Расход указан для атмосферного давления и температуры 20 °С. При увеличении температуры более чем на 15 °С расход необходимо умножать на 288/(273+Т), где Т - температура в °С.

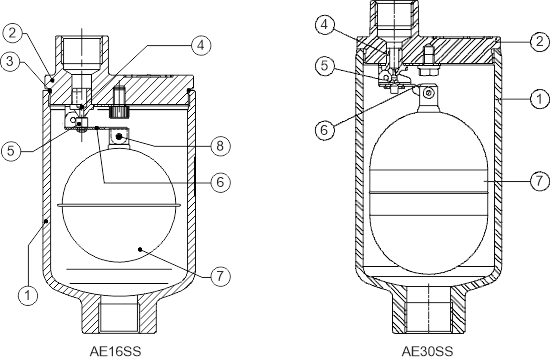

Спецификация материалов

Модель AE16SS AE30SS
1 Корпус AISI 304 AISI 304
2 Крышка AISI 304 AISI 304
3 Уплотнение NBR -
4 Седло AISI 316 AISI 304
5 Запорный элемент Viton AISI 304
6 Рычаг AISI 304 AISI 304
7 Поплавок AISI 304 AISI 304

воздухоотводчик AE16SS устройство
